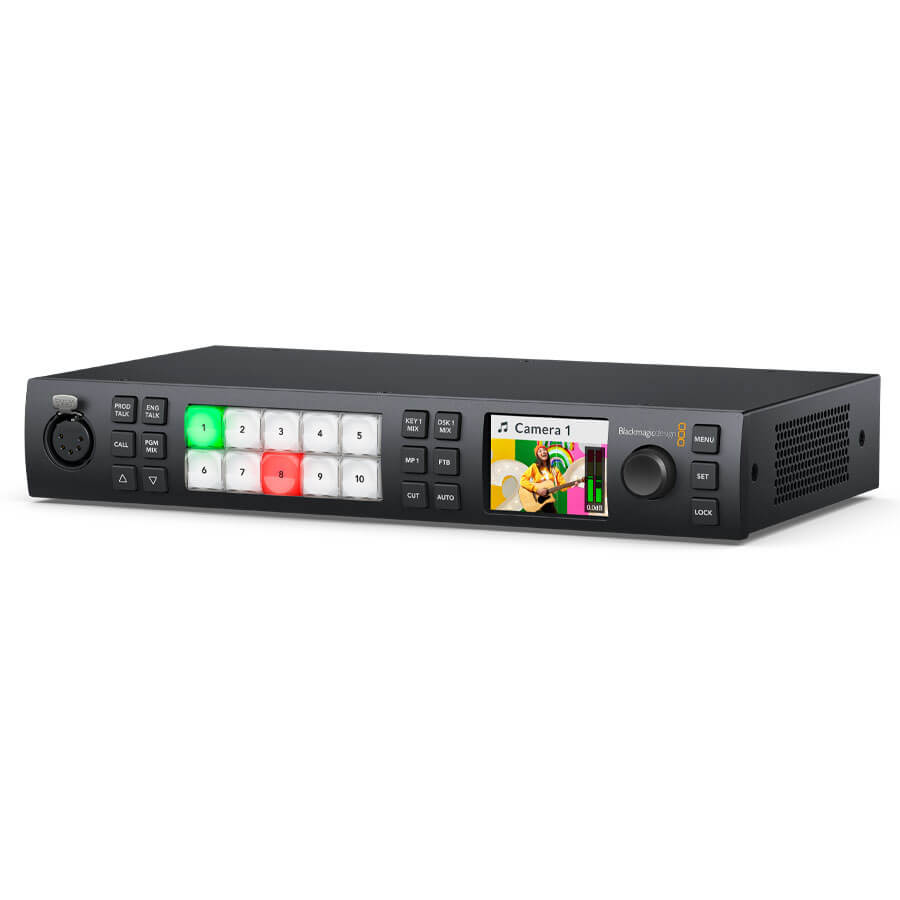

Blackmagic ATEM 1 M/E Constellation HD Switcher de Produção ao Vivo

Poderoso switcher HD para eventos ao vivo, com suporte para até 10 entradas 3G/HD-SDI individuais integradas em um chassi de 1 RU, está disponível com o Blackmagic Design ATEM 1 M/E Constellation. Suporta sinais 3G-SDI e HD-SDI, o switcher se conecta a uma ampla variedade de câmeras e fontes, fornecendo saída de programa por meio de seis saídas 3G-SDI BNC ou uma saída de webcam via USB-C. Além disso, o switcher possui uma saída multiview com até 16 janelas roteáveis que podem exibir entradas, vídeo com chave, gráficos e fotos do pool de mídia, bem como a saída do programa. Cada entrada se conecta a um mixer de áudio Fairlight integrado com suporte para até 28 canais de áudio.

O switcher possui uma entrada de vídeo de referência e cada entrada, entrega um sincronizador de quadros, conversor de taxa de quadros e conversor de formato. Isso permite que você misture e combine câmeras, formatos, câmeras que não possuem genlock e entrada de vídeo de fontes de computador. Há suporte para manipuladores e efeitos upstream e downstream. Tudo isso é feito ao vivo e em tempo real, sem necessidade de renderização. Você pode controlar o switcher usando o painel frontal integrado, painéis Blackmagic ATEM opcionais ou através do software de controle para download.

Itens Inclusos
Blackmagic Design ATEM 1 M/E Constellation HD Switcher de Produção ao Vivo (1 RU)
Garantia de fábrica com 2 anos

Características Técnicas
Conexões
Total de Entradas de Vídeo
10

Total de Saídas de Vídeo
6

Taxas SDI
1.5G, 3G, 6G, 12G

Total de Entradas de Áudio
2 x balanced 1/4 inch Jack,
1 x 5 pin XLR Talkback.

Total de Saídas de Áudio
1 x 5 pin XLR Talkback.

Entradas de Áudio SDI
Áudio incorporado de 16 Ch em todas as entradas SDI.

Saídas de Áudio SDI
Áudio incorporado de 16 Ch em todas as saídas SDI.

Conexões de Código de Tempo
Nenhuma.

Entrada de Sincronização
Tri-Sync ou Black Burst.

Ressincronização das Entradas de Vídeo
Em todas as 10 entradas.

Conversores de Taxa de Quadro e Formato
Em todas as 10 entradas.

SDI Aux Saída
Em todas as 10 entradas

Saídas de visualização SDI
Qualquer uma das 6 saídas SDI.

Saídas do programa SDI
Qualquer uma das 6 saídas SDI.

Saída do programa SDI convertida para baixo
1

Saída Webcam
1 x USB-C com suporte para 720p ou 1080p na taxa de quadros PGM.

Total de Multi Visualizações
1 x 12G-SDI

Conexão com Painel de Controle
Ethernet. Conexão direta entre painel e chassi, ou via rede.

Gerador de Timecode Interno
Sim

Intercomunicação
RJ45 para sistemas de intercomunicação de 3ª parte.

Saída de contagem
Adicionado via conexão ethernet ao produto Blackmagic Design GPI e Tally Interface. (Não incluído).

Ethernet
Suporta 10/100/1000 BASE-T.

Interface do Computador
1 x USB-C suporta USB 2.0

Padrões
Padrões de Vídeo SD
Nenhuma.

Padrões de Vídeo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080p50, 1080p59.94, 1080p60.
Padrões de Vídeo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.

Conformidade SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10.

Amostragem de Vídeo
4:2:2

Precisão de Cor
10-bit.

Espaço de Cor
REC 709, REC 2020

Comutação Automática SDI
Detecta automaticamente entre 1.5G-SDI, nível A ou nível B 3G-SDI, 6G-SDI e 12G-SDI.

Especificidades do Produto
Chaveadores Upstream
4

Chaveadores Downstream
1

Chaveadores Croma Avançados
4

SuperSource
1

DVEs
1

Chaveadores Linear/Luma
5

Transition Keyer (Stinger/DVE)
1 Stinger, 2 DVE.

Número Total de Camadas
7

Geradores de Padrão
5

Geradores de Cor
2

Painel de Controle
Comutação de emergência da fáscia frontal, software ou painel de hardware opcional.

Janelas roteáveis
16

Rótulos de origem do Windows
Sim

Sinalização
Vermelho para o programa e verde para indicação de visualização.

Suporte de intercomunicação
Sim

Mix menos suporte
Sim

Monitoramento por Multivisualização
Monitoramento por Multivisualização
1 x multi visualização configurável para 16, 13, 10, 7 ou 4 visualizações superiores. Inclui monitoramento de Programa, Pré-visualização, Entradas, Media Players, Key Masks, Clean Feed com etiquetas opcionais e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD ou Ultra HD

Leitor de Mídia
Leitores de Mídia
2

Canais
Preencha e tecle para cada media player.

Capacidade de Imagens Estáticas no Pool de Mídia
20

Capacidade de clipe do pool de mídia
2 x até 2160p60.

Media Player Clip Length em 720 HD
1600 quadros.

Media Player Clip Length em 1080 HD
800 quadros.

Media Player Clip Length em 2160 UHD
200 quadros.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Formato de arquivo de vídeo do pool de mídia
Sequência TGA.

Formato de arquivo de áudio do pool de mídia
WAV, MP3 e AIFF.

Display
Painel frontal
Construído em 2,2 polegadas monitor LCD para vídeo, 22 botões LED para configuração e comutação de emergência, 8 botões de fonte, 4 botões de transição, 6 botões de seleção de intercomunicação e botões de mistura, botão de controle de menu e botão de set, botão de bloqueio do painel frontal.

Processamento
Atraso no processamento
< 10 linhas.

Mixer de Áudio
Misturador de 48 canais
Selecionável On/Off/Audio-Follow-Video.
Medição de nível e pico.
Domine o controle de ganho.
EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador.

Conversão para baixo
1 x saída convertida HD para baixo selecionável

Software
Painel de Controle Incluso
ATEM Software Control incluído gratuitamente para Mac 13.0 Ventura, Mac 14.0 Sonoma ou posterior e Windows 10 ou 11.

Atualizações de Software
Usando conexão USB ou Ethernet conectada diretamente a computadores Mac OS ou Windows. Inclui o utilitário de configuração do ATEM.

Configuração
Definido através do Painel de Controle do Software ATEM, excluindo o endereço IP do chassi ATEM que é definido através do Utilitário de Configuração ATEM conectado via USB ao chassi.

Sistemas Operacionais
Mac 13.0 Ventura,
Mac 14.0 Sonoma ou mais recentes.
Windows 10 e 11.

Requisitos de Energia
Fonte de Alimentação
1 x Interno 100 - 240 AC.

Consumo de Energia
90 W

Instalação Física
Instalação Física
2/3 Unidade de rack.

Especificações Ambientais
Temperatura Operacional
0° a 40° C (32° a 104° F)

Temperatura de Armazenamento
-20° a 60° C (-4° a 140° F)

Umidade Relativa
0% a 90% não condensado

Incluso
ATEM 2 M/E Constellation 4K
Encarte de boas-vindas com código QR para download do software.

Garantia
12 meses de garantia limitada do fabricante.
